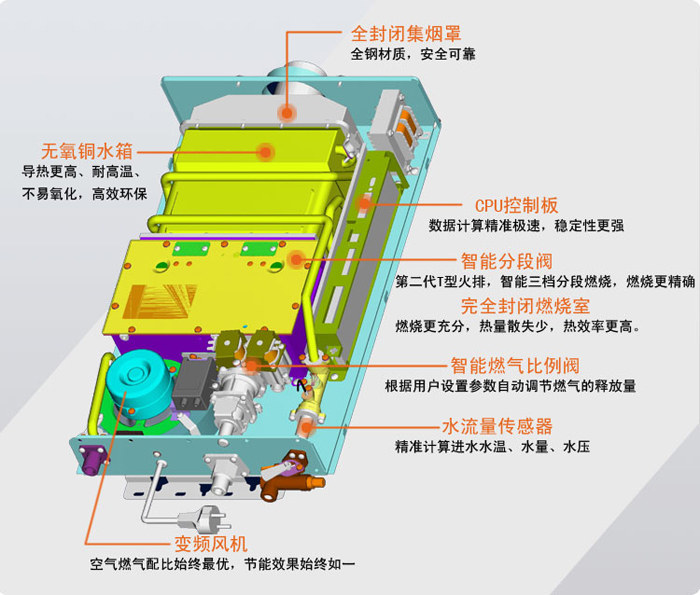

燃氣熱水器內部結構圖

一、燃氣熱水器安裝條件

1、安裝環境的選擇：

浴室內不得安裝自然排氣式和強制排氣式熱水器。

臥室、地下室、客廳不得安裝燃氣熱水器；

浴室（自然給排氣式和強制排氣式熱水器除外），樓梯和安全出口附近（5 m以外不受限制）；櫥柜內不得安裝燃氣熱水器

燃氣熱水器的排煙管不可安裝在公共煙道內；

2、安裝要求：

熱水器安裝處不能存放易燃、易爆及產生腐蝕氣體的物品；

熱水器的安裝位置上方不得有明電線、電器設備、燃氣管道，下方不能設置煤氣烤爐、煤氣灶等燃氣具；

熱水器的安裝部位應是不可燃材料建造，若安裝部位是可燃材料時，應采用防熱板隔熱，防熱板與墻的距離應大于10 mm；

熱水器安裝應保持垂直，不得傾斜；進出水管應安裝閥門，燃氣管必須安裝氣閥門；

煙道式、強制排氣式燃氣熱水器必須安煙管；

在確定安裝位置時請與您的顧客商量熱水器安裝時兩側應距離可燃性材料50mm以上，墻壁或天棚有20mm以上的隔熱層或為需耐熱層或為耐熱材料。嚴禁將熱水器安裝在密閉的櫥柜內。

不得安裝于樓梯或緊急出口附近；

不要將本熱水器安裝在有易燃易爆物料的地方，否則可能會導致起火。

請將熱水器安裝在周圍無障礙物，不會阻礙空氣流通的場所。否則可能會導致不完全燃燒。

安裝熱水器時，應使其排出的廢氣不會直接與外墻窗外或建筑物的鋁框架等接觸，否則可能會引起褪色或腐蝕，或導致玻璃破裂。

不要將熱水器安裝在沙土或灰塵容易積聚的地方，否則可能會使熱水器風扇的性能降低并導致不完全燃燒；

安裝熱水器時應使其排氣不會受到抽氣扇和爐灶通風罩等排出的氣流的影響。

避免將本熱水器安裝在其噪音及排氣的熱氣流會煩攏相鄰住戶的地方。

安裝前請先檢查確認所選定的安裝位置允許按規定要求安裝排氣管。

二、燃氣熱水器的安裝方法

1、主體的安裝:

熱水器的上方應留有600mm以上空間，兩側留有200mm以上空間；

熱水器安裝高度一般以觀火孔與人的眼睛高度相齊為宜，約為1500-1600mm；

安裝熱水器會給墻壁一定的重量，如墻壁無足夠的強度時，請做墻壁加強措施。

2、排氣管的安裝：

排氣管的高度應以保證其抽力（真空度）不小于3 Pa為確定原則；

必須使用專用的排氣煙管，排氣煙管公稱直徑為90mm 、110mm、120mm。若要加長煙管的長度，必需采用與本煙管相同的材料，尺寸相一。但整個煙管的長度不得超出3米，90o彎頭數不得超過3個。

離開天花板、可燃性物件的距離應超過60mm，如穿過可燃性墻壁等場合，必須用厚度超過10mm的阻燃、絕熱材料包裹隔離；

煙管在安裝時應向外低1°~3°斜度，以利于冷凝水流出，連接處必須進行固定、密封，以防漏氣，伸出墻外不少于100-150mm，以利氣道的暢順。

煙道機的排氣管伸出室外后，其下垂長度不得超過100-150mm；

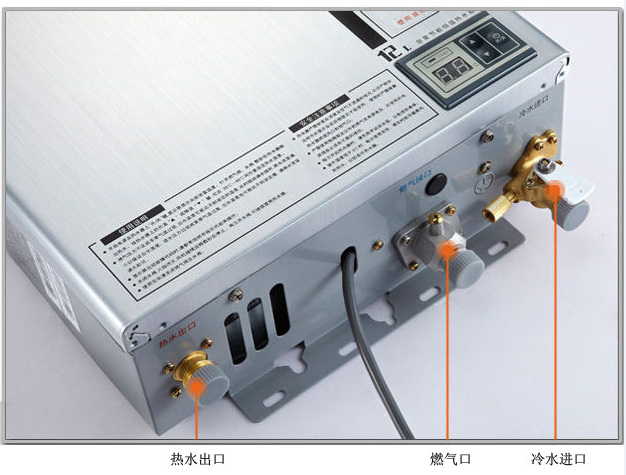

3、冷熱水管的安裝：

在水管連接口附近安裝止回閥或主開水閥。

管道的熱損隨管道的長度增加而增加,所以應使管道長度盡可能短；

混水閥應選擇通水阻力較小的品種（用混水閥調節水溫可能導致熱水器水壓不夠無法啟動），花灑應使用壓力損失極小的花灑。

4、燃氣管道安裝：

熱水器應安裝離液化氣鋼瓶2米以外；

管道煤氣表流量應不少于3m3/h或5m3/h（10升以上機型），天然氣表流量應不小于2m3/h或3m3/h（10升以上機型），液化石油氣機型其鋼瓶配用的減壓閥應不小于0.6m3/h或1.2m3/h（10升以上機型）；

進氣管使用軟連接的熱水器在安裝氣管時，為防止氣管與氣嘴同時轉動而松脫，應先將熱水器原配進氣嘴與熱水器進行連接，在連接時，不能使用生膠帶密封。

5、注意事項：

熱水器必須由專業人員進行安裝調試后方可使用；

在熱水器試機運行前，必須對水管接口、燃氣接口進行檢漏。

熱水器在不用時，應關閉燃氣總閥、進水閥和熱水閥并切斷電源。當氣溫低于0℃時，應將熱水器內積水全部放掉。

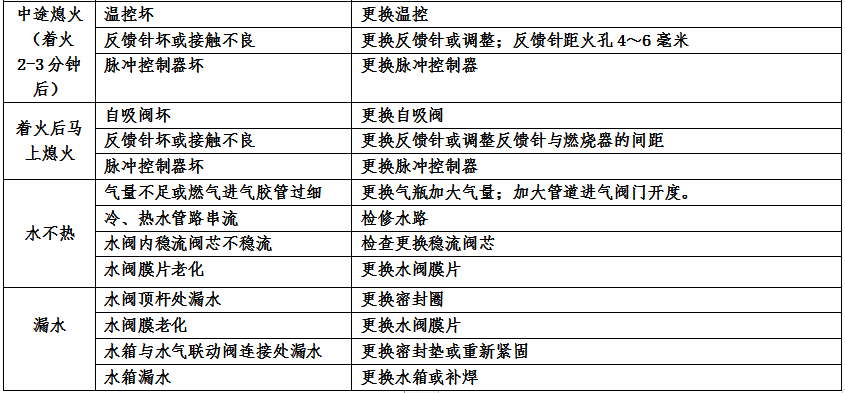

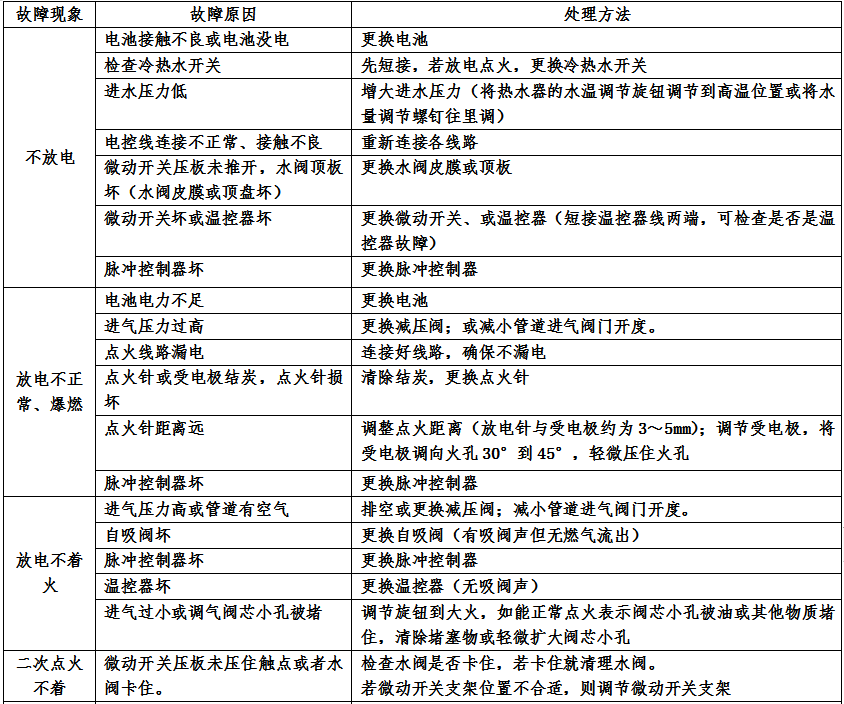

三．燃氣熱水器常見故障及處理方法

四．燃氣熱水器工作原理

接通電源，打開水閥，開啟熱水器面殼上的開關按鈕，水流過水流量傳感器時，霍爾磁性開關將磁信號轉變為電信號傳遞給控制器，控制器驅動直流風機(或交流風機)高速旋轉，對燃燒室進行前清掃，前清掃結束，控制器停止給風機供電，此時脈沖點火，比例閥中的兩電磁閥開啟，一旦點燃，感應針將火焰信號傳遞給控制器，控制器維持電磁閥繼續開啟，點火成功，風機以一定的轉速旋轉。此時，用戶可根據用水溫度的需要，設定溫度(如38℃)，顯示屏將設定的溫度信號傳遞給控制器，控制器根據所設定的水溫度控制比例閥開啟度，從而控制燃氣流量，即控制熱負荷大小，同時，控制器控制直流風機轉速按一定量燃氣燃燒所需空氣量旋轉進行比例進風。出水溫度傳感器感受到溫度(如38℃)，給控制器反饋溫度信號，控制器通過控制芯片給比例閥發出控制信號，維持先前設定溫度對應的比例閥開啟度。若外界水壓，氣壓有大的波動，控制器將自動控制比例閥的開啟度，以滿足設定水溫(如38℃)的要求，從而達到自動恒溫的目的。用戶用完熱水器后關水(或點火失敗)，控制器將自動關閉比例閥，以防燃氣外泄。同時控制器驅動風機高速旋轉進行后清掃，排除燃燒室內的殘留廢氣。

五．燃氣熱水器主要零部件

風壓開關: 用于檢測風機的工作狀態、煙道的暢通狀況。

比例閥: 由兩道截止閥和比例調節閥構成，第一道截止閥得電后，打開主通氣通道，第二道截止閥得電后，打開伺服回路；比例調節閥根據燃氣的實際輸出與設定值的差異值，轉變成電流信號指令，按照指令開啟閥門的大小，輸出滿足熱量需求的燃氣量，但比例閥不可能無限小的開啟，需給其規定最小開啟度和最大開啟度，以滿足燃燒和熱量需求。

風 機：以一定流速將煙氣強制排出燃燒室，同時使燃燒室與室外之間形成穩定壓差，保證適量新鮮空氣進入燃燒室，使燃氣完全燃燒；工作時可提供壓差信號給風壓開關。此部件損傷，整機不運行，控制器顯示故障代碼 。

水流量傳感器: 水流過時，可將水流信號轉換成電信號，傳遞給控制器。該件損壞或與其連接的導線斷路時，熱水器將無法正常工作。

變壓器:將輸入的220V (或110V)電壓轉變成控制器或其它電氣元件所需電壓的變電器件。

漏電保護電源線： 當電路發生漏電時會立即切斷電源，有效地保證熱水器的安全使用。

脈沖控制器： 是熱水器正常運行的中樞系統，通過預設電路發出和接收一系列電信號, 達到控制和協調熱水器各個部件的運行。

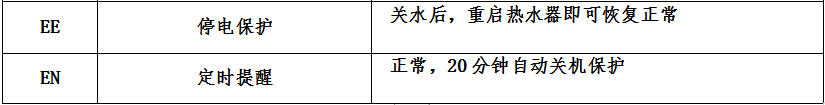

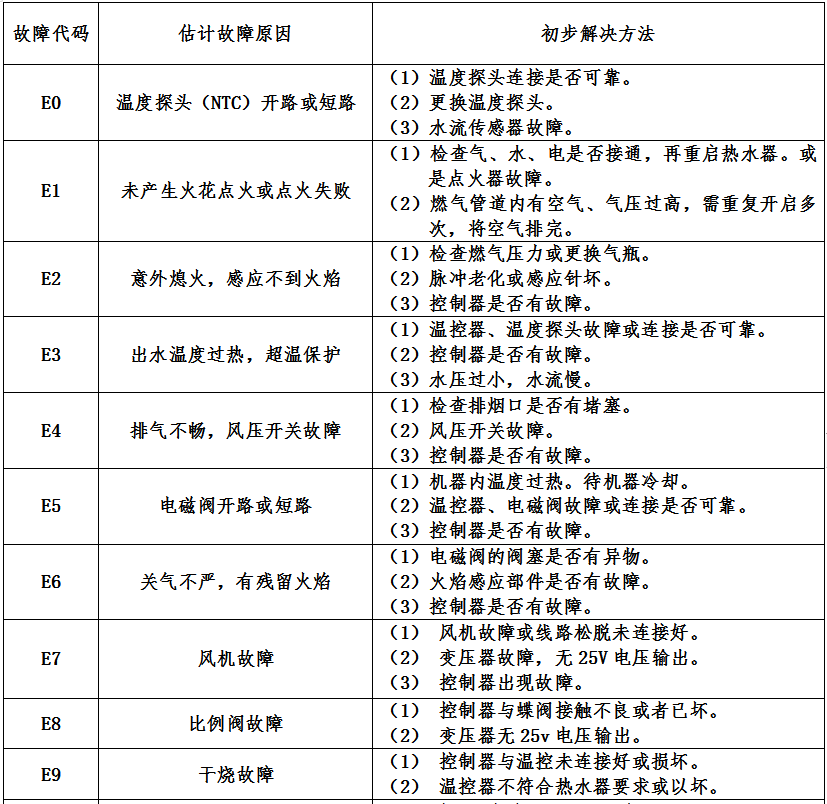

六、恒溫熱水器故障代碼及解決方法
